钢筋围栏型防入侵系统技术方案

      智能围界防入侵系统主要应用于围界入侵行为的检测，可应用于如机场、核电、能源、军事要地等高级别安保要求场所的围界保护。系统采用多种感知手段，复合振动传感器、视觉传感器、环境感知装置等完成协同分析，能够实现智能化的探测识别功能。通过对现场前端传感器输出的各种参量进行数学建模，实时完成特征比对，使前端探测更趋向于拟人化效果。基于物联网概念的前端探测器数据的网络共享以及后台强大的数据融合算法，将整个系统的漏报率和误报率几乎降为零。

      结合物理围界实际情况，防止人员攀爬、强力破坏围栏、越过围栏等各种入侵方式，系统采用在围栏上或砖墙上挂装智能入侵探测器，实现围界入侵目标检测、识别及定位，并能准确区分入侵者与非入侵行为。当上述入侵行为触发报警时，系统立即调用联动控制子系统，利用视频监控图像，值班人员可迅速直观的看到现场的实际情况，与此同时，系统集成平台后台系统会发送音频信号至现场的音频设备，向现场进行声音告警；值班人员亦可通过麦克风设备向现场通话告警，警告可疑人员。

 前端探测子系统结构框图

3、探测器布设方式

3.1探测器布设方案

• 探测器安装间距为3~6米，安装高度为1.5米；
• 探测器通过总线与处理主机之间相连，每台探测主机支持两条探测器总线；
• 探测主机安装高度0.5米；
• 总线采用明敷方式绑扎固定到围栏上；
• 探测器及探测主机具有防拆、丢失和故障报警功能；

3.2在金属围栏上的布设图

探测器在金属围栏上的安装图

3.3在砖墙上附加围栏上的布设图

探测器在砖墙附加围栏上的安装图

3.4在单列铁丝网上的布设图

单列铁丝网安装图

3.5在蛇腹型网上的布设图

蛇腹型网安装图

4、系统硬件组成

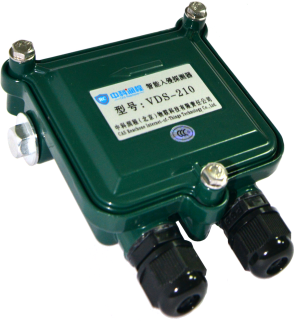

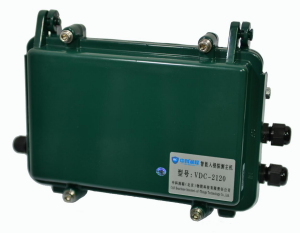

4.1 485总线型加速度型探测器与主机

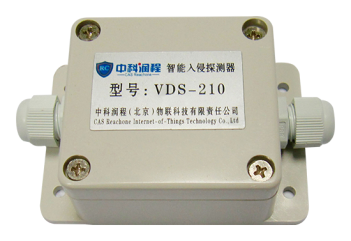

4.2 CAN总线型加速度型探测器与主机

型号	参数	图片
VDS-110围栏型智能入侵探测器	安装方式：壁挂 适用现场：金属围栏 探测器类型：3轴数字加速度传感器 数据通信：CAN总线 探测距离：3~10米 工作温度：-40℃~+85℃ 工作电压：12VDC 工作电流：20mA 工作湿度：95%无凝露 外壳材质：铝制 设备尺寸：116x98x65mm
VDC-1100智能入侵探测主机	支持探测器：VDS-110 安装方式：壁挂 数据通信：CAN 输出：2/4路继电器输出 工作温度：-40℃~+85℃ 工作电压：24VDC 工作电流：400mA 工作湿度：95%无凝露 设备尺寸：285x195x65mm

5、系统软件组成

BD9600智能周界防入侵系统V1.0 产品概述

      BD9600周界安防集成管理平台是转为大型安防应用而设计的软件系统，采用开放性体系架构，可融合入侵探测、视频监控、智能视频及其它第3方入侵探测技术，将各类安防元素有机集成在同一个平台中，并支持全局范围内的融合感知和协同联动，从而实现多层级、更智能、更便利、更灵活的安防技术体系。平台采用面向服务的多层分布式体系架构，具有技术架构简单、扩展灵活、操作简便、运行可靠等特点。系统主要功能包括：配置管理、电子地图、视频监控、告警及事件管理、联动预案管理以及系统权限管理等。

产品技术优势

(6) 核心部件支持双机热备份，系统运行更可靠。

产品型号参数
